HE20-0460NA

光幕传感器

 采用先进的MCU算法，具有输出回路自检功能有输出过流防护功能

 He系列采用线同步，具有回路自检功能提高产品抗光干扰能力

 光栅工作电压为DC10-30V宽电压供电

 输出方式有晶体管和继电器输出可选择

 外壳采用单面滑槽安装设计

行业应用：汽车行业 / 包装行业 / 智能仓储 / 冶金工业 / 石油化工 / 印刷行业 / 机床行业 / 纺织行业 / 食品行业 / 工厂自动化

主要特点

  • 光栅感光面采用滤光镜片，提高抗光干扰能力
  • 对射距离远，最远可达到20m
  • 采用单回路自检输出设计方式，安全可靠性高
  • 抗电磁干扰能力强，能够有效抗电机设备的各种电磁干扰影响
  • 光栅内部采用抗震结构及铝合金外壳结构设计，抗震性好
  • 采用线同步技术，抗光干扰能力强
  • 加深单面凹槽设计，安装更牢固

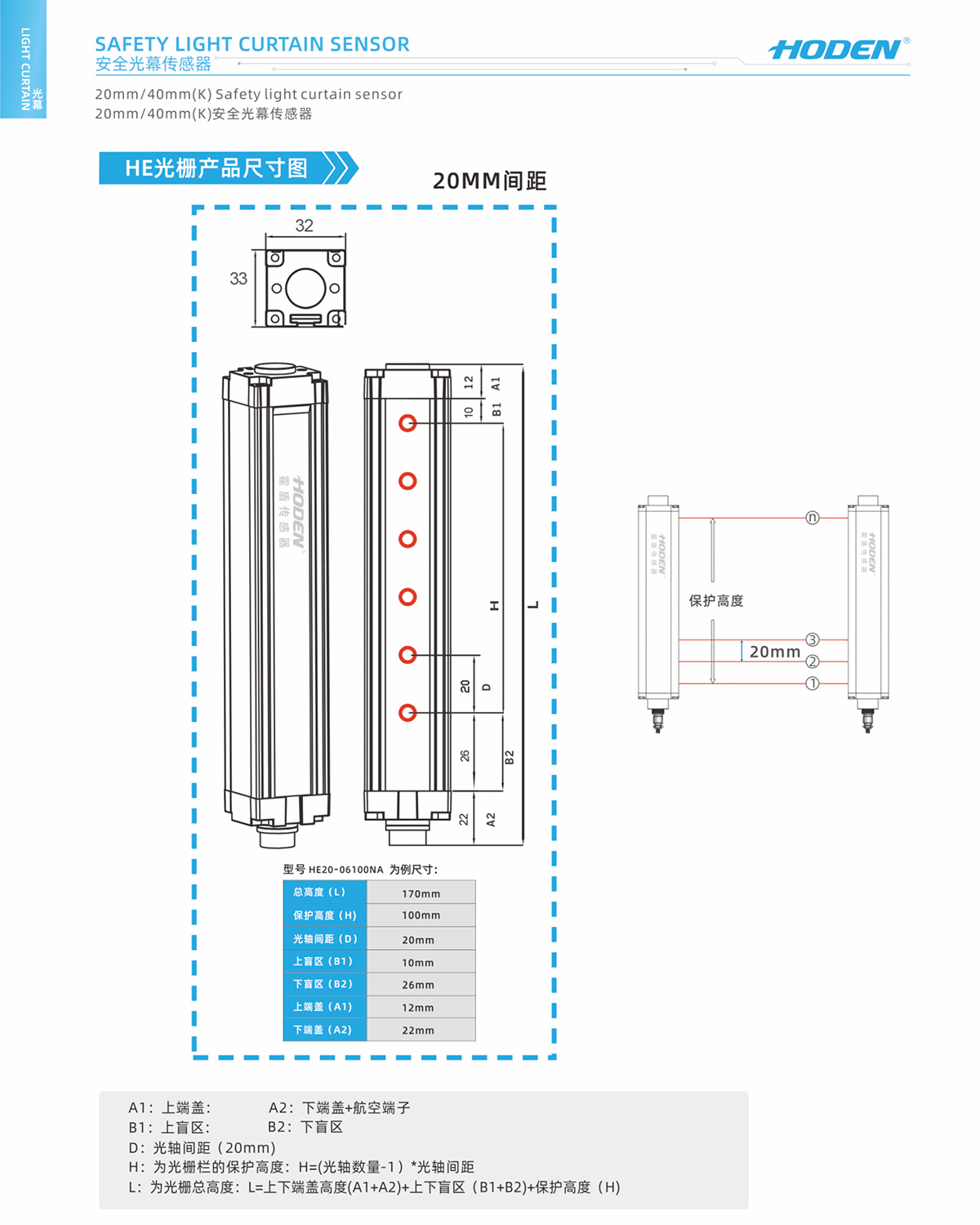

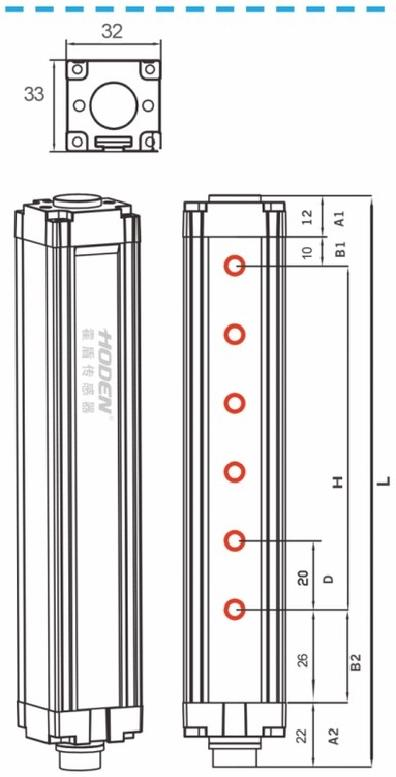

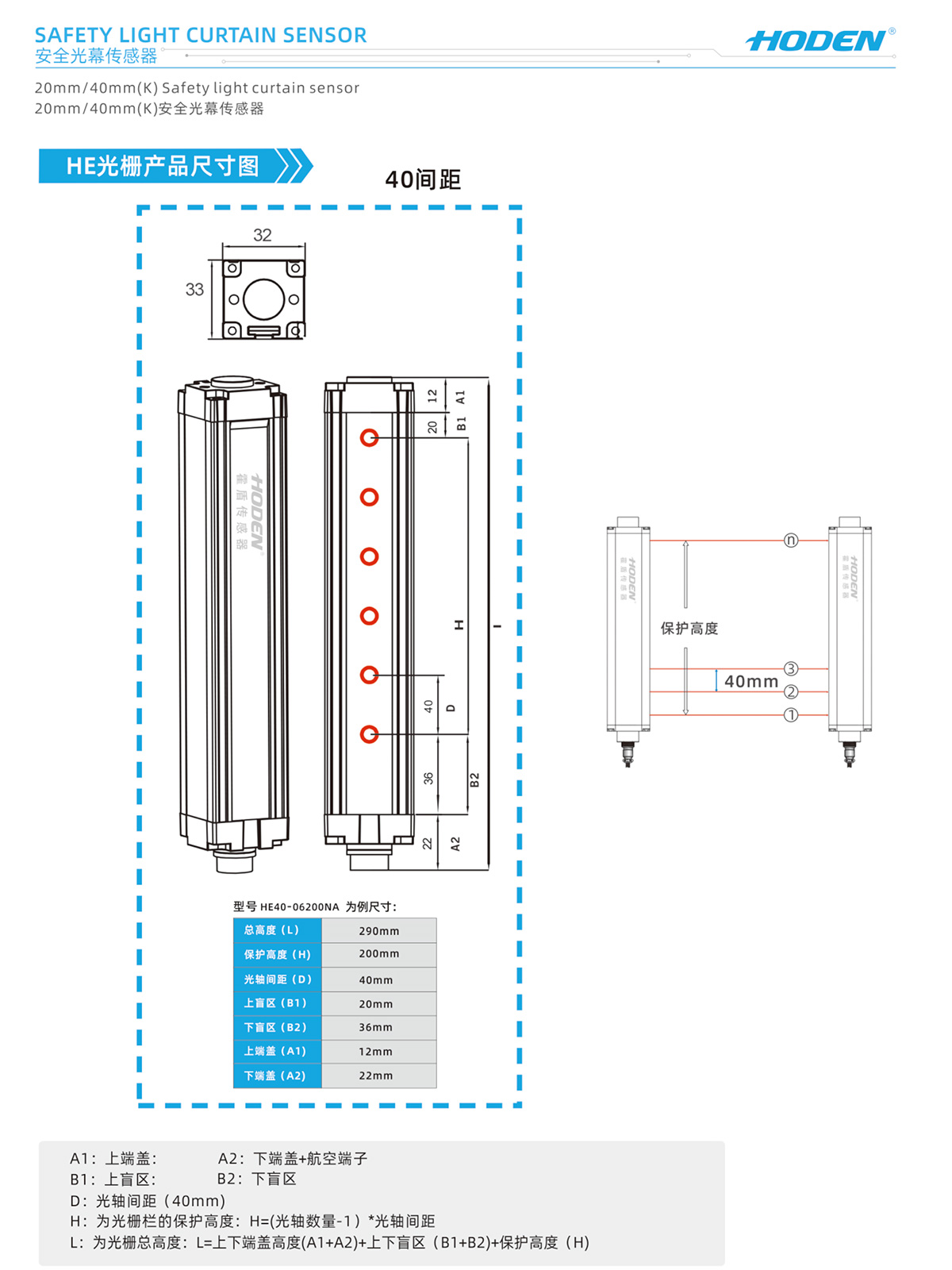

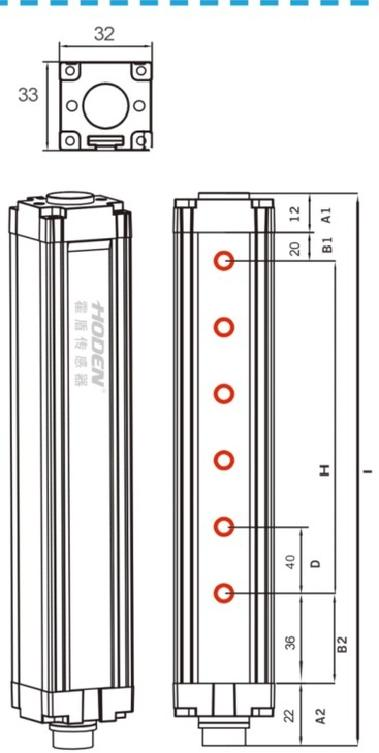

产品尺寸图

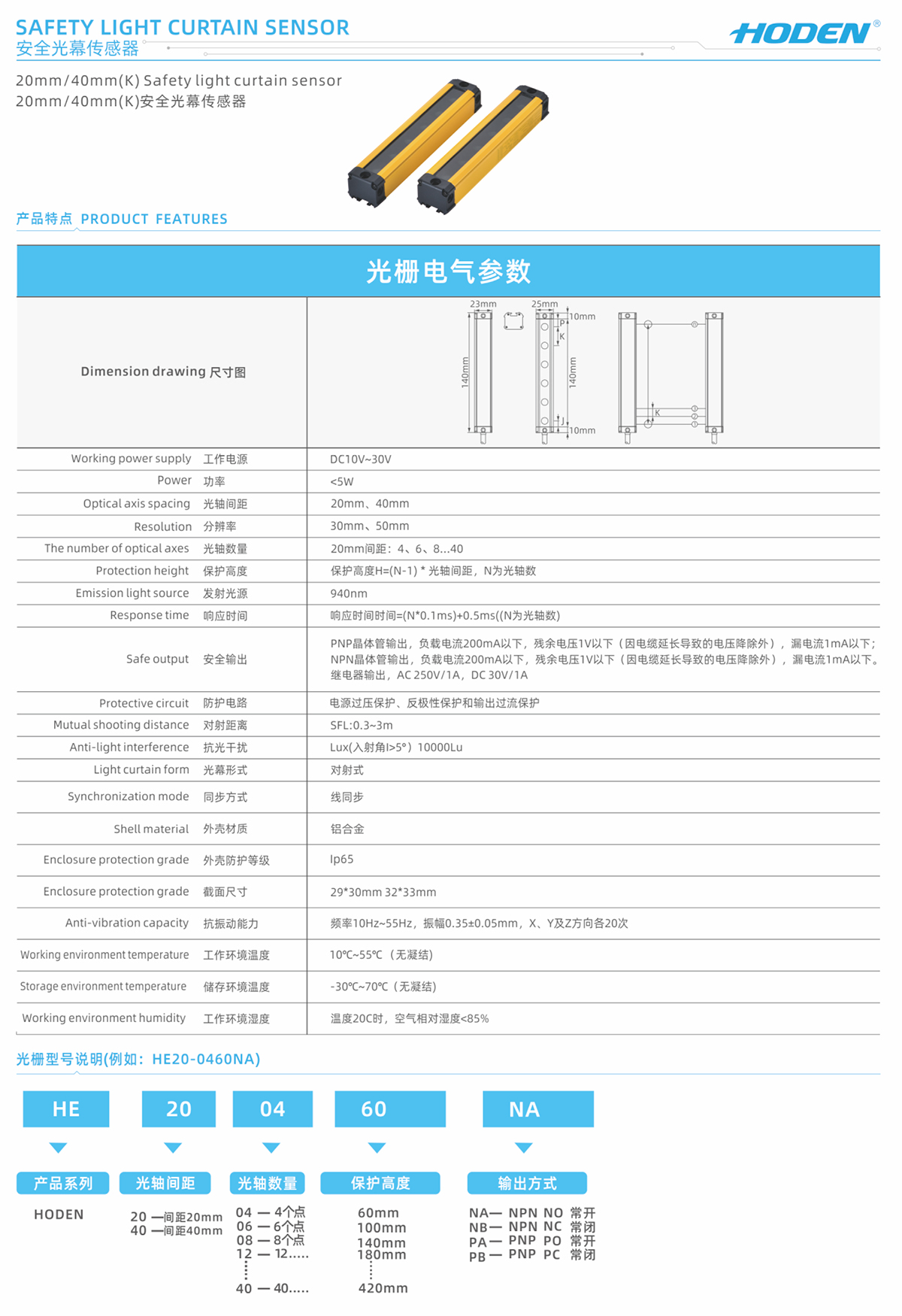

光栅电气参数
Working powersupply工作电源 DC10V~30V
P ow e r 功 率 <5W
Optical axis spacing光轴间距 20mm、40mm
Resolution分辨率 30mm、50mm
The number of optical axes光轴数量 20mm间距：4、6、8.….40

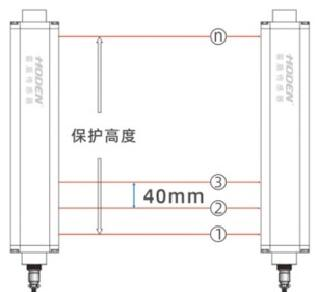

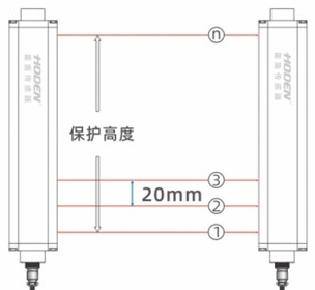

Protection height保护高度 保护高度H=(N-1)*光轴间距，N为光轴数
Emission light source发射光源 940nm
Response time响应时间 响应时间时间=(N*0.1ms)+0.5ms(N为光轴数)

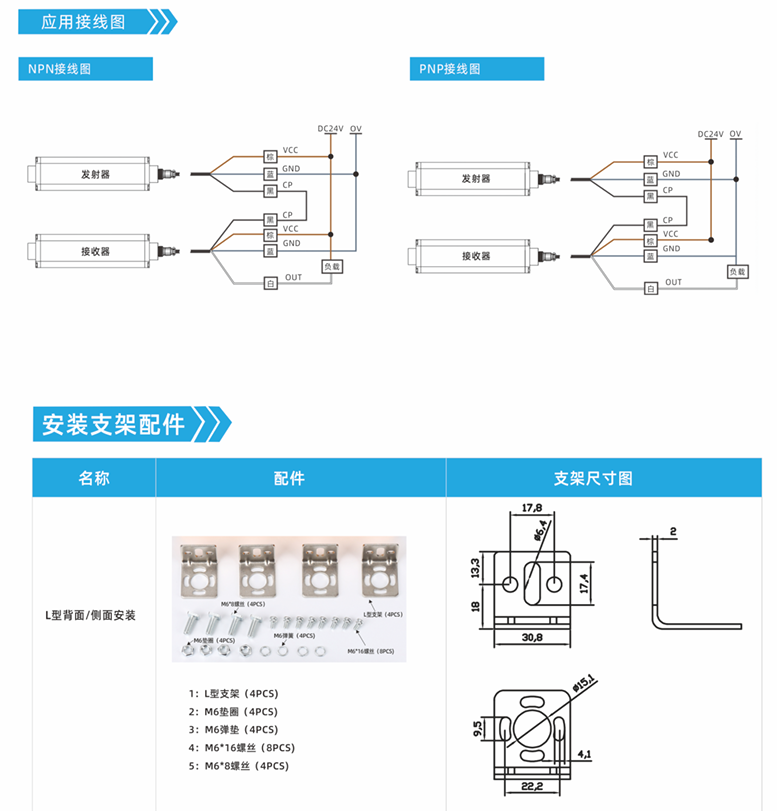

Safe output安全输出 PNP晶体管输出，负载电流200mA以下，残余电压1V以下(因电缆延长导致的电压降除外),漏电流1mA以下； NPN晶体管输出，负载电流200mA以下，残余电压1V以下(因电缆延长导致的电压降除外),漏电流1mA以下。 继电器输出，AC 250V/1A,DC30V/1A
Protective circuit防护电路 电源过压保护、反极性保护和输出过流保护
Mutual shooting distance对射距离 SFL:0.3~3m
Anti-light interference抗光干扰 Lux(入射角1>5°)10000Lu
Light curtain form光幕形式 对射式
Synchronization mode同步方式 线同步
Shell materia外壳材质 铝合金
Enclosure protection grade外壳防护等级 Ip65
Enclosure protection grade截面尺寸 29*30mm 32*33mm
Anti-vibration capacity抗振动能力 频率10Hz~55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
Working environmenttemperature工作环境温度 10°℃~55°℃(无凝结)
Storage environment temperature储存环境温度 -30°℃~70℃(无凝结)
Working environment humidity工作环境湿度 温度20C时，空气相对湿度<85%

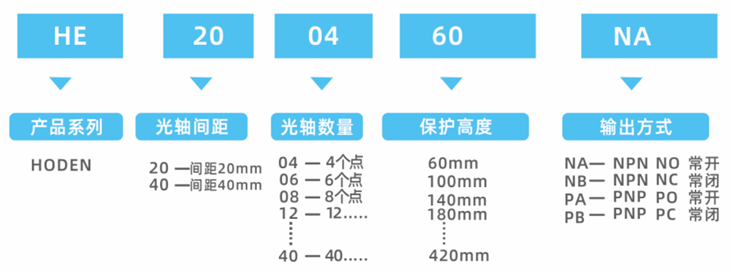

光栅型号说明(例如：HE20-0460NA)



光速数量 保护高度 光栅总高度 规格型号 外型尺寸
(n) (mm) (mm) (光轴间距20mm) L*W*H(mm)
4 60 130 HE20-0460NA 33×32×130
6 100 170 HE20-06100NA 33×32×170
8 140 210 HE20-08140NA 33×32×210
10 180 250 HE20-10180NA 33×32×250
12 220 290 HE20-12220NA 33×32×290
14 260 330 HE20-14260NA 33×32×330
16 300 370 HE20-16300NA 33×32×370
18 340 410 HE20-18340NA 33×32×410
20 380 450 HE20-20380NA 33×32x450
22 420 490 HE20-22420NA 33×32×490
24 460 530 HE20-24460NA 33×32×530
26 500 570 HE20-26500NA 33×32×570
28 540 610 HE20-28540NA 33×32×610
30 580 650 HE20-30580NA 33×32×650
32 620 690 HE20-32620NA 33×32×690
34 660 730 HE20-34660NA 33×32×730
36 700 770 HE20-36700NA 33×32×770
38 740 810 HE20-38740NA 33×32×810
40 780 850 HE20-40780NA 33×32×850
42 820 890 HE20-42820NA 33×32×890
44 860 930 HE20-44860NA 33×32×930
46 900 970 HE20-46900NA 33×32×970
48 940 1010 HE20-48940NA 33×32x1010
50 980 1050 HE20-50980NA 33×32x1050
52 1020 1090 HE20-521020NA 33×32×1090
54 1060 1130 HE20-541060NA 33×32×1130
56 1100 1170 HE20-561100NA 33×32×1170
58 1140 1210 HE20-581140NA 33×32×1210
60 1180 1250 HE20-601180NA 33×32×1250
62 1220 1290 HE20-621220NA 33×32×1290
64 1260 1330 HE20-641260NA 33×32×1330
66 1300 1370 HE20-661300NA 33×32×1370
68 1340 1410 HE20-681340NA 33×32×1410
70 1380 1450 HE20-701380NA 33×32×1450
72 1420 1490 HE20-721420NA 33×32×1490
74 1460 1530 HE20-741460NA 33×32×1530
76 1500 1570 HE20-761500NA 33×32×1570
78 1540 1610 HE20-781540NA 33×32×1610
80 1560 1650 HE20-801560NA 33×32×1650

光速数量 保护高度 光栅总高度 规格型号 外型尺寸 L*w*H(mm)
(n) (mm) (mm) (光轴间距40mm)
4  120  210  HE40-04120NA 33×32×210
6  200  290  HE40-06200NA 33×32×290
8  280  370  HE40-08280NA 33×32×370
10  360  450  HE40-10360NA 33×32×450
12  440  530  HE40-12440NA 33×32×530
14  520  610  HE40-14520NA 33×32×610
16  600  690  HE40-16600NA 33×32×690
18  680  770  HE40-18680NA 33×32×770
20  760  850  HE40-20760NA 33×32×850
22  840  930  HE40-22840NA 33×32×930
24  920  1,010  HE40-24920NA 33×32×1010
26  1,000  1,090  HE40-261000NA 33×32×1090
28  1,080  1,170  HE40-281080NA 33×32×1170
30  1,160  1,250  HE40-301160NA 33×32×1250
32  1,240  1,330  HE40-321240NA 33×32×1330
34  1,320  1,410  HE40-341320NA 33×32×1410
36  1,400  1,490  HE40-361400NA 33×32×1490
38  1,480  1,570  HE40-381480NA 33×32×1570
40  1,560  1,650  HE40-401560NA 33×32×1650
42  1,640  1,730  HE40-421640NA 33×32x1730
44  1,720  1,810  HE40-441720NA 33×32×1810
46  1,800  1,890  HE40-461800NA 33×32×1890
48  1,880  1,970  HE40-481880NA 33×32×1970
50  1,960  2,050  HE40-501960NA 33×32×2050
52  2,040  2,130  HE40-522040NA 33×32×2130
54  2,120  2,210  HE40-542120NA 33×32×2210
56  2,200  2,290  HE40-562200NA 33×32×2290
58  2,280  2,370  HE40-582280NA 33×32×2370
60  2,360  2,450  HE40-602360NA 33×32×2450
62  2,440  2,530  HE40-622440NA 33×32×2530
64  2,520  2,610  HE40-642520NA 33×32×2610
66  2,600  2,690  HE40-662600NA 33×32×2690
68  2,680  2,270  HE40-682680NA 33×32×2770
70  2,760  2,850  HE40-702760NA 33×32×2850
72  2,840  2,930  HE40-722840NA 33×32×2930
74  2,920  3,010  HE40-742920NA 33×32×3010
76  3,000  3,090  HE40-763000NA 33×32×3090
78  3,080  3,170  HE40-783080NA 33×32×3170
80  3,160  3,250  HE40-803160NA 33×32×3250
